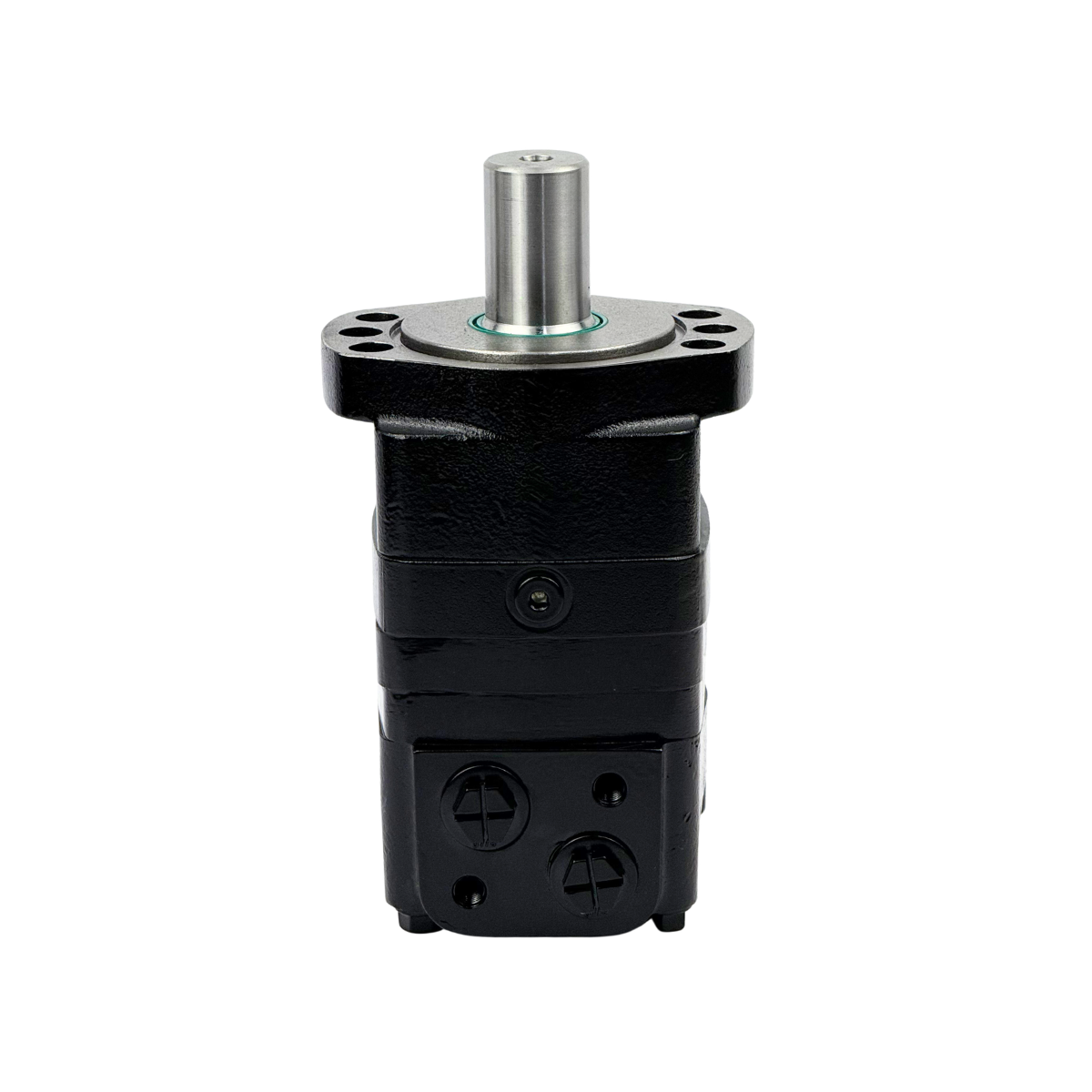

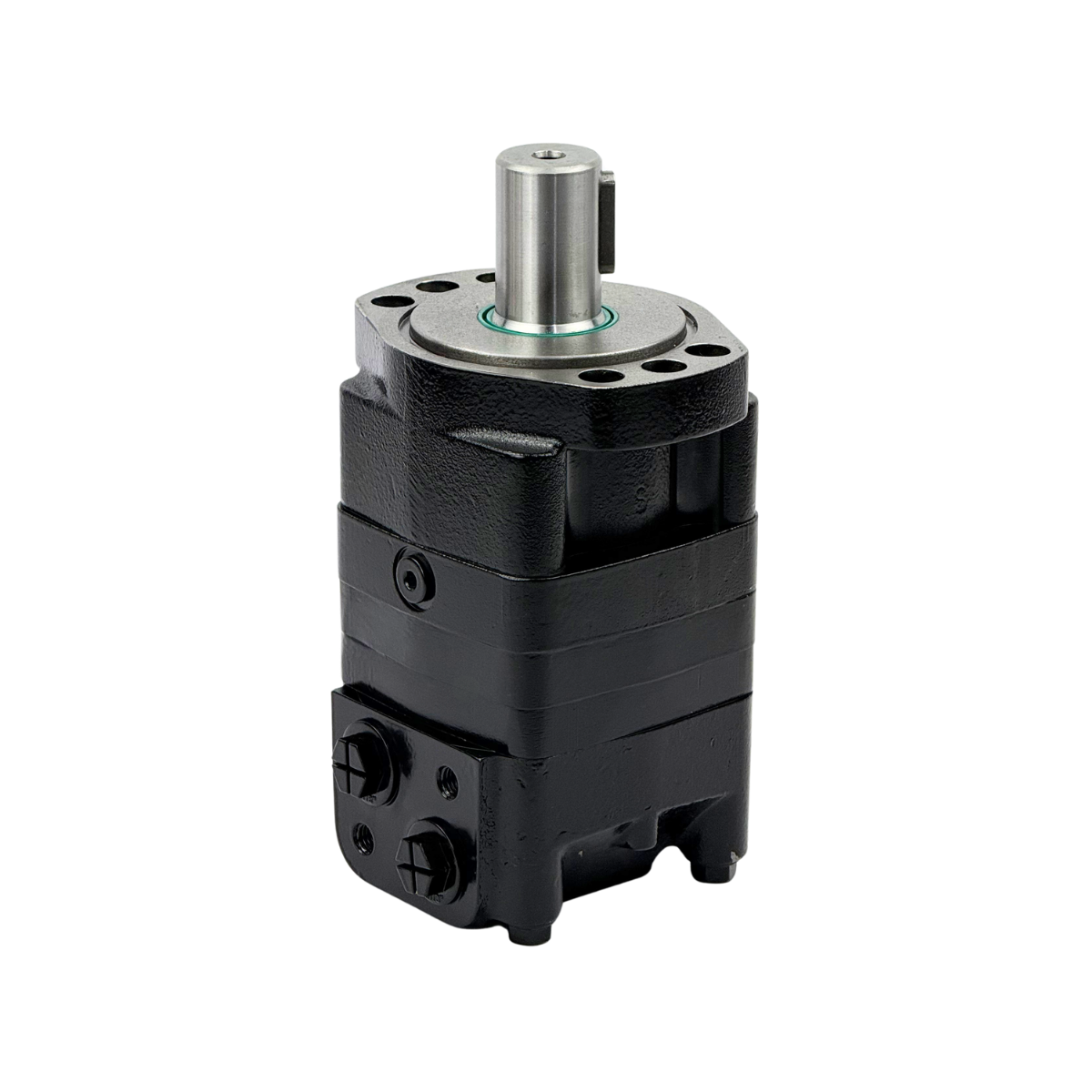

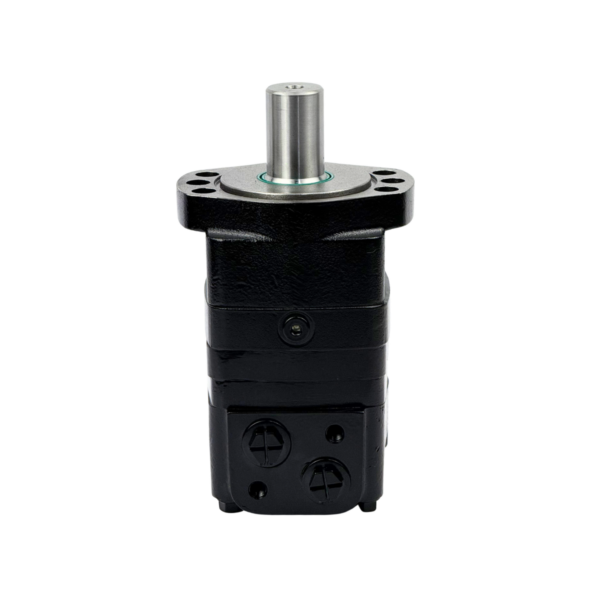

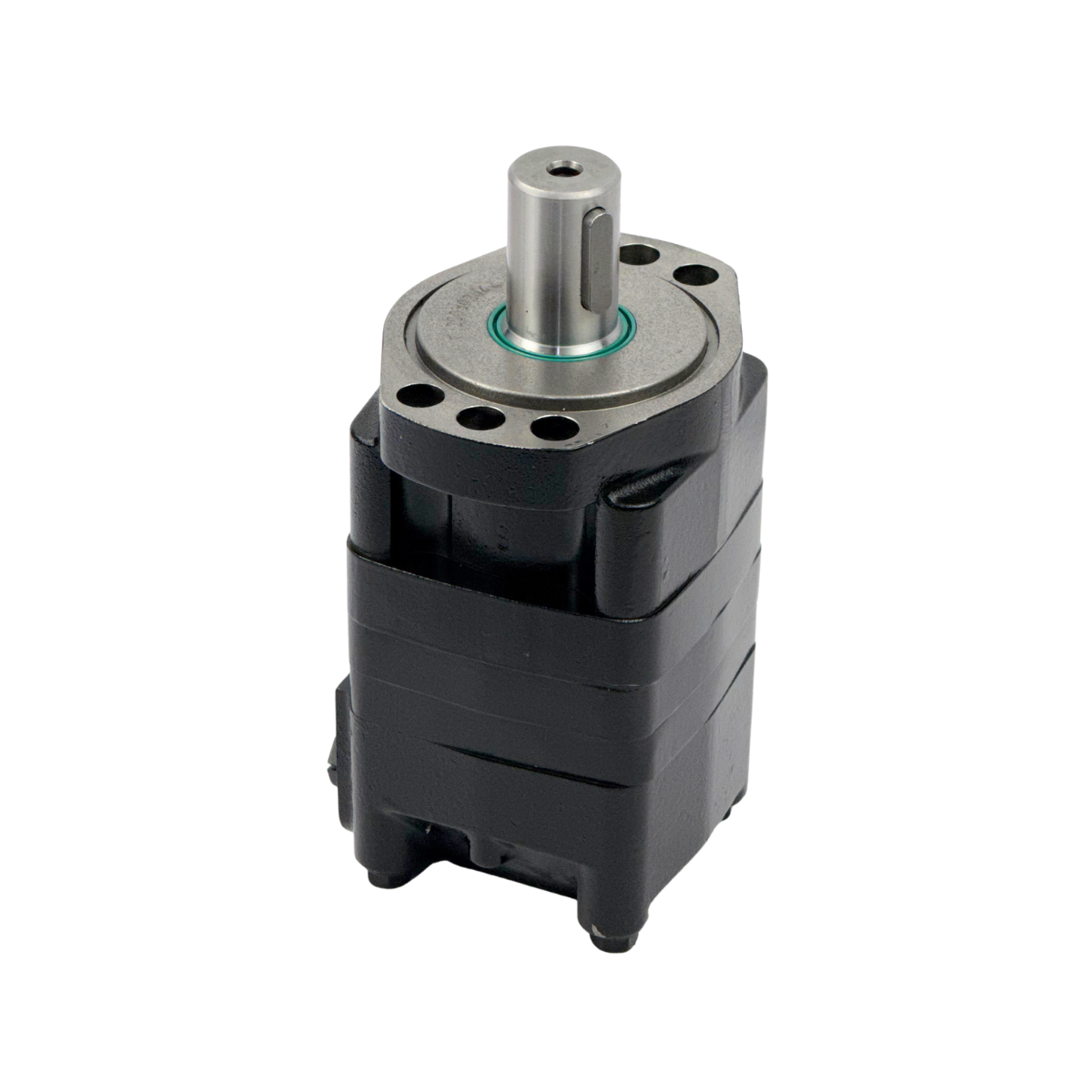

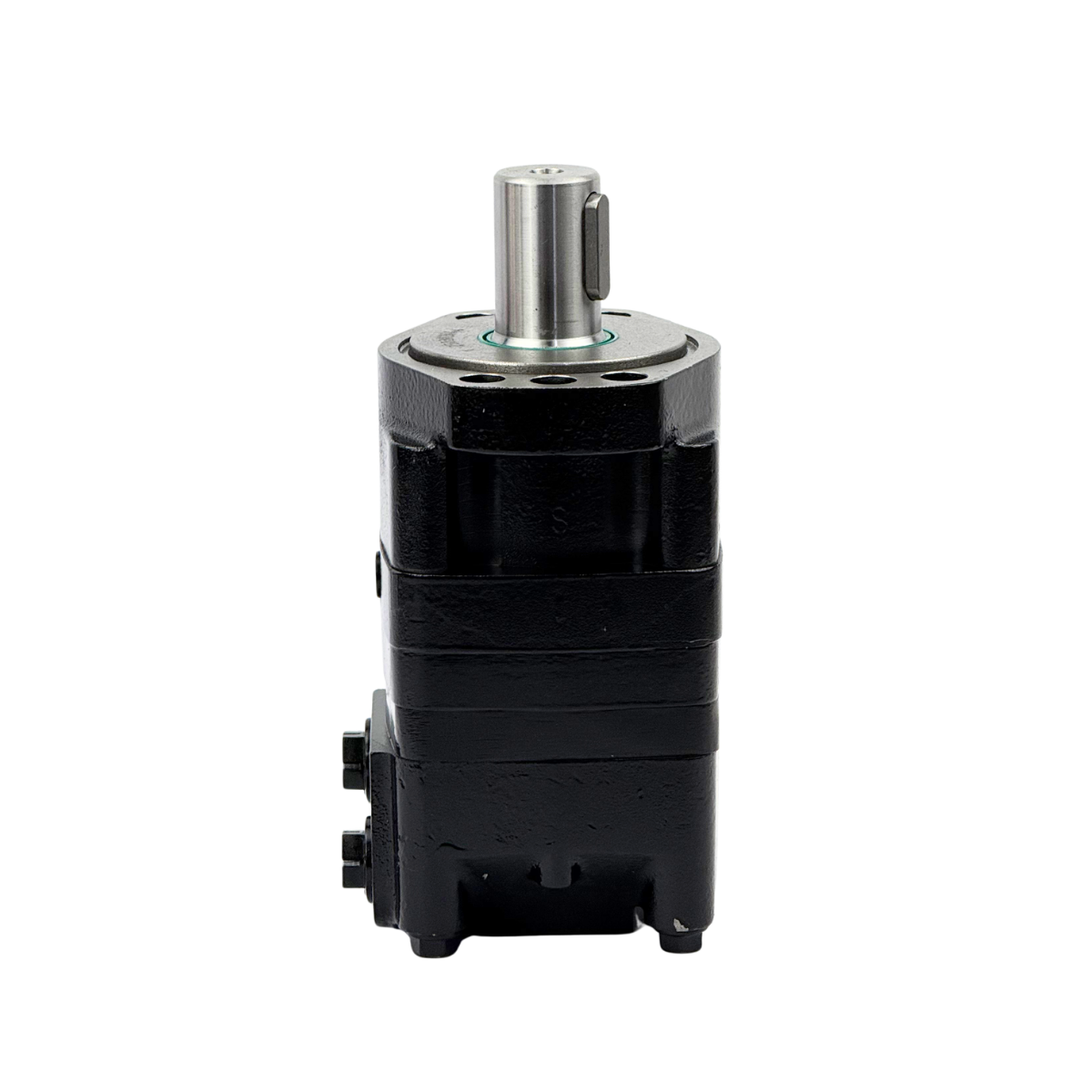

MOTOR HIDRAULICO ORBITAL OMS 100 CM³

DESCRIÇÃO

Motor hidráulico orbital OMS 100 desenvolvido para aplicações hidráulicas que exigem excelente desempenho, torque elevado e alta confiabilidade operacional em trabalho contínuo.

Ideal para máquinas agrícolas, implementos hidráulicos, guinchos, plataformas, equipamentos industriais e sistemas de tração hidráulica.

ESPECIFICAÇÕES TÉCNICAS

• Deslocamento: 100 ml/r
• Pressão nominal: 20,5 MPa
• Rotação nominal: 735 rpm
• Torque nominal: 288 Nm
• Vazão nominal: 75 L/min
• Sentido de rotação: Horário

DIMENSÕES PRINCIPAIS

• Eixo cilíndrico: Ø31,75 mm
• Comprimento útil do eixo: 48 mm
• Comprimento total do eixo: 53 mm
• Flange piloto: Ø82,55 mm
• Centro piloto frontal: Ø103 mm
• Furação da flange: 6 furos Ø13,5 mm
• Roscas frontais: M8 profundidade 18 mm
• Distância entre furos inferiores: 55 mm
• Ângulo da furação: 22,5°
• Comprimento total do motor: 173 ±1,2 mm
• Comprimento do corpo: 128,5 ±0,8 mm

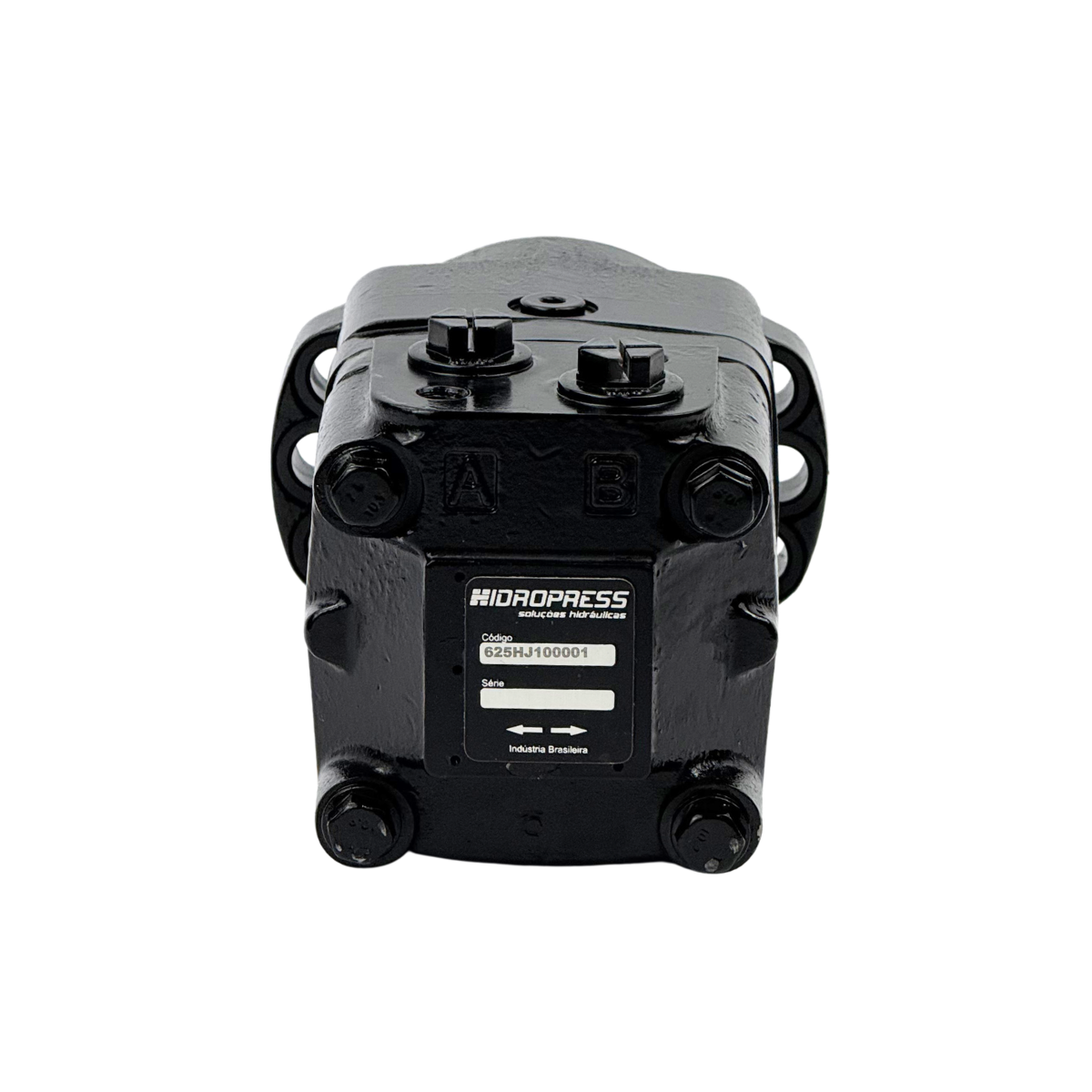

CONEXÕES HIDRÁULICAS

• Portas hidráulicas: 2x 7/8″-14 UNF O-ring
• Dreno: 7/16″-20 UNF O-ring
• Roscas auxiliares: 2x M10 profundidade 15 mm
